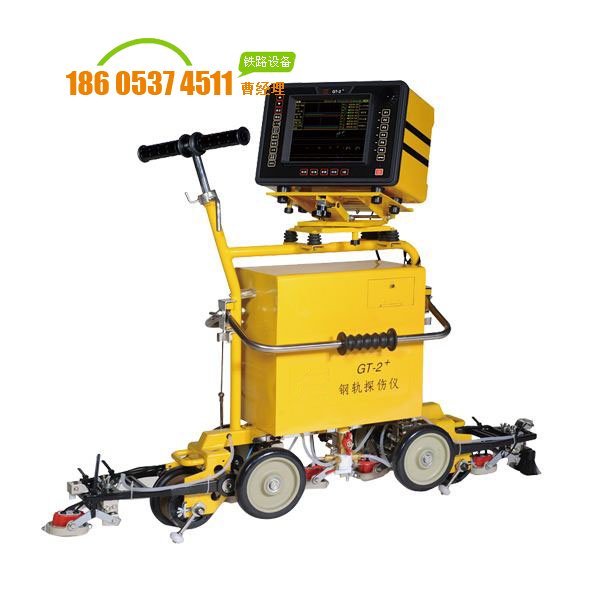

鋼軌探傷儀

鋼軌探傷儀是一種鐵路專用的全數字式、彩色顯示、輕便手推式鋼軌超聲探傷設備。適合于43~75KG/m鋼軌的探傷。能有效的檢驗出軌頭、軌腰、軌底的各種缺陷.可同時多個探頭進行組合使用,一次推行中可檢出鋼軌存在的多種有害缺陷.

在線咨詢全國熱線
0537-2208001
鋼軌探傷儀產品介紹

鋼軌探傷儀是一種鐵路專用的全數字式、彩色顯示、輕便手推式鋼軌超聲探傷設備。適合于43~75KG/m鋼軌的探傷。該設備能滿足新的鋼軌探傷工藝要求且具有優越的拓展性,能有效的檢驗出軌頭、軌腰、軌底的各種缺陷,基本上掃除了軌頭的檢測盲區。
鋼軌探傷儀是指探査鋼軌內部暗傷或表面上細小裂紋,特別是被夾板掩蓋部分鋼軌傷損的儀器。傷損鋼軌按規定分輕傷、輕傷有發展和重傷三類。重傷鋼軌必須立即更換,輕傷鋼軌應注明標記,隨時加強檢査。
全新的探頭布局特別適合于長軌的檢測;高效的數據處理減少人為誤差;儀器的二級管理模式強化現場探傷管理;缺陷記錄、全程記錄、動態錄象及跟計算機通訊等功能解決了缺陷電子存檔的問題。鋼軌探傷儀具有多路獨立的發射、接收通道及完善可靠的缺陷識別報警系統,可同時多個探頭進行組合使用,一次推行中可檢出鋼軌存在的多種有害缺陷,使用方便、性能穩定可靠,是鐵路鋼軌專用探傷設備。

鋼軌探傷儀工作原理
根據探傷工作原理,分電磁探傷超聲波探傷兩大類。中國鐵路廣泛使用超聲波探傷儀。超聲波在固體及液體中能從不同的速度傳播,而在空氣中幾乎不能傳播。當超聲波射入有核傷、裂紋或其他傷損的鋼軌時,在固體與空氣的接觸截面上受阻,產生反射波。 經過電子儀器的接收和顯示,就能發現鋼軌內部存在的傷痕。還可以根據發射波與反射波的時間間隔及其在鋼軌中傳播速度,判斷出傷痕的深度。

鋼軌探傷儀產品特點
數字化鋼軌超聲探傷儀是一種高效、高可靠性,有劃時代意義的鋼軌專用探傷設備。
1、靈敏度高,抗干擾能力強,溫度適應范圍廣,可在較為復雜的環境下穩定工作
2、殊設計的軌型選擇開關,具有廣泛的適應性,可根據被檢軌型選擇“自動”或“43~75KG/m”各檔進行探傷,并直讀缺陷位置
3、路獨立的發射、接收系統,配有高精度大范圍可調衰減器及增益控制,調節方便,準確,為檢出缺陷的定量判傷創造了條件
4、置10路報警閘門,并將閘門進行巧妙組合,使其具有進波失波報警和螺孔回波的識別功能,可實現缺陷報警而螺孔不報警,大大減少了探傷過程中的誤報警
5、平線性好,可按比例直讀缺陷的垂直距離,便于缺陷定位
6、耗低,重量輕,整體結構合理,操作簡便,并有節約用水等特點

鋼軌超聲波探傷儀產品特點
1、8路獨立的發射、接收通道。
2、備有一個多功能校對通道。儀器的第八通道可以用于對傷損精確校對和用于焊縫探傷作業。
3、傷波自動定位。數字自動顯示傷波的水平、垂直、聲程參數。方便檢測。
4、具有B型顯示和B超圖像記錄功能。
5、存貯、回放功能。
6、配備有探傷活動記錄裝置(GPS定位系統)。
7、大屏幕、高亮度EL顯示屏。
8、探頭自檢功能。
9、自動增益控制。
10、理想的補償曲線。
11、環境適應性好。
12、鎳氫電池供電和低功耗設計。
13、結構簡單、維修方便。主機僅有4塊電路板,儀器的維修簡單、方便。

鋼軌超聲波探傷儀技術參數
探測通道(其中校對通道1個):8個;
工作頻率:2MHz;
重復探測頻率:400Hz;
探測范圍:0~200mm 適于43kg/m和50kg/m鋼軌 0~250mm 適于60kg/m和75kg/m鋼軌
動態范圍:≥20dB(抑制小),2~6dB(抑制大);
水平線性誤差:≤2%
重直線性誤差:≤15%
增益控制范圍:80dB
衰減器誤差:每12dB不大于1dB
工作電壓:DC18V~22V;
功  耗:≤10W;
工作溫度:-400C~500C;
耦合劑容量:20L;
重   量:28Kg
整機外形尺寸:長×高×寬=750×800×350mm
儀器主機尺寸:長×高×寬=340×230×150mm
