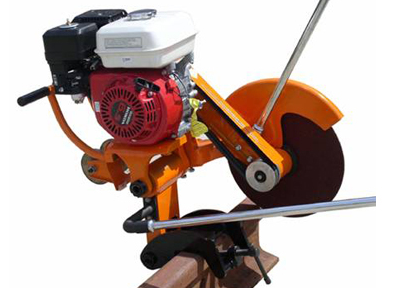

鋼軌切軌機又稱為:線路鋸軌機或軌道鋸軌機。又可分為內燃切軌機或電動切軌機。

三、鋼軌切軌機基本結構與工作原理

工作原理:依據無齒鋸切削原理，利用擺動機構，使轉動的薄片砂輪軸線繞著鋼軌軸線沿著一定軌跡往復擺動，薄片砂輪對鋼軌進行切割。薄轉平面與鋼軌斷面接觸長度較小，從而減少薄片砂輪的磨耗，提高薄片砂輪利用率及工作效率。

1、主運動:由電動機、驅動V帶傳動使主軸(薄片砂輪)回轉。

2、進給運動:利用切割臂與擺臂的相對擺動，靠切軌機的自重來實現薄片砂輪的進給切削運動。切割臂主軸薄片砂輪回轉面在擺臂(卡車心平面旁側，并懸臂較長，因此鋸片可切到鋼軌底。結構:

1、擺臂軸、套間為滾動摩擦，減小磨損，延長壽命。

2、擺臂、切割臂、皮帶輪為鑄造鋁合金結構，質量輕、強度高。

3、裝夾機構具有防脫軌功能，切軌機安放在鋼軌上，切軌機重心與鋼軌中心軸線重合，即使旋松夾緊螺桿，切軌機不發生傾斜。

4、電機座為分體式鑄造鋁合金，減輕重量。

5、走行機構增設輔助輪，保證在地面推行時平穩。

6、電動機分為TYPE.DIA100L-2型(鑄鋁殼)、Y100L-2型(鑄鐵殼)兩種，用戶可根據需要選用。其中鑄鋁殼電機質量較輕。
